一、用途

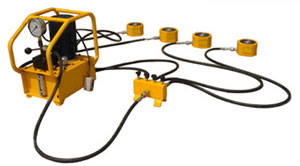

本公司生產的RSM薄型同步千斤頂,設計有安全保壓裝置,內置卸壓閥防止過載,以保護千斤頂以利于安全操作。并設計四組截止閥,可隨時控制千斤頂同步升與降,該裝置的連接,采用的是高壓膠管和螺紋接頭連接,具有使用快捷,并克服快速傳統接頭漏油缺點主要用于電力、建筑、機械制造、礦山、鐵路橋梁、造船等多種行業的設備安裝起頂拆卸作業。
二、使用方法
1、如泵體的油量不足時,需先向泵中加入工作油(10#機油)才能工作。
2、估計起重量,切忌超載使用。
3、確定起重物的重心,選擇千斤頂著力點,同時必須考慮到地面軟硬程度是否墊以堅韌的木材,以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,以免負荷不均衡,產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。將放油螺釘旋松,油缸卸荷。
6、電動泵請參照電動使用說明書。
技術參數
型號 | 噸位T | 行程mm | 缸面積cm 2 | 油溶量cm 3 | 本體高度mm | 伸展高度mm | 外徑mm | 重量kg |
TRSM-50 | 5 | 6 | 6.4 | 4 | 33 | 39 | 59×41 | 1 |
TRSM-100 | 10 | 11 | 14.5 | 16 | 43 | 54 | 83×56 | 1.4 |
TRSM-200 | 20 | 11 | 28.6 | 31 | 52 | 63 | 102×76 | 3.1 |
TRSM-300 | 30 | 13 | 42 | 55 | 59 | 72 | 118×95 | 4.5 |
TRSM-500 | 50 | 16 | 62.1 | 99 | 67 | 83 | 140×114 | 6.8 |
TRSM-750 | 75 | 16 | 102.7 | 164 | 80 | 96 | 165×139 | 11.4 |
TRSM-1000 | 100 | 16 | 126.8 | 203 | 86 | 102 | 178×152 | 14.5 |
TRSM-1500 | 150 | 14 | 198.1 | 277 | 100 | 114 | 216×191 | 26.3 |
TRSM-101 | 10 | 38 | 14.4 | 55 | 88 | 126 | 70 | 4.1 |
TRSM-201 | 20 | 44 | 28.6 | 126 | 99 | 143 | 92 | 5 |
TRSM-302 | 30 | 62 | 41.9 | 260 | 118 | 179 | 102 | 6.8 |
TRSM-502 | 50 | 60 | 62.1 | 373 | 122 | 182 | 124 | 10.9 |
TRSM-1002 | 100 | 57 | 126.9 | 723 | 141 | 198 | 165 | 22.7 |
型號 | 噸位T | 行程mm | 缸面積cm 2 | 油容量cm 3 | 本體高度mm | 伸展高度mm | 外徑mm | 重量kg |
TRCS-101 | 10 | 38 | 14.4 | 55 | 88 | 126 | 70 | 4.1 |
TRCS-201 | 20 | 44 | 28.6 | 126 | 99 | 143 | 92 | 5 |
TRCS-302 | 30 | 62 | 41.9 | 260 | 118 | 179 | 102 | 6.8 |
TRCS-502 | 50 | 60 | 62.1 | 373 | 122 | 182 | 124 | 10.9 |
TRCS-1002 | 100 | 57 | 126.9 | 723 | 141 | 198 | 165 | 22.7 |
表中參數可能因為改良而變更,恕不另行通知。
四、注意事項
a)使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼續使用。
b)在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
c)本機是用油為介質,必須做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
d)新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂的使用壽命,所以油壓千斤頂在不用時,每月要將油壓千斤頂空載往復運動2-3次。
