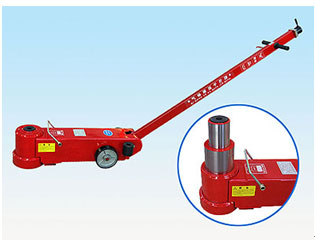

一、產品簡介
本產品是利用壓縮氣體作為動力,液體增壓與伸縮式液壓缸組合而成的一種新型舉升設備,它具有設計精巧、體積小、重量輕、易操作、省時、省力、舉升噸位大等特點,廣泛用于流動性起重,特別適用于汽車、拖拉機等交通運輸業的修理行業。
二、產品特性 |
三、基本操作方法:
1、在不使用和節省占地面積時將握桿調到90°。
2、在移動千斤頂時,將握桿調到45°,人員可以推拉千斤頂。
3、在對準工作位置時將握桿調到水平方向,可以前后左右調整千斤頂的位置。
4、在起重時接好氣源,氣泵在0.6立方以上,管徑應在8mm以上。
5、手握住閘刀拉桿把,可以調整握桿角度。
6、根據需要調整開關上的三個檔位。
7、每次使用時都應放加長頂,以免車體和油缸直接接觸造成油缸損壞。
四、技術參數: 注:包裝箱尺寸-主機:830X310X240 手柄:1600X30X10
型 號
|
起重量
(T)
|
使用氣壓
(Mpa) |
最低高度
(mm) |
起升高度
(mm) |
油缸行程
(mm)
|
加長頂高度
(mm)
|
額定壓力
(Mpa) |
重量
(kg)
|
JR50-1
|
50/25T
|
0.8-1.2
|
210
|
440
|
240
|
35、 75
|
31.2
|
79
|
JR50-2
|
50/25T
|
0.8-1.2
|
190
|
400
|
175
|
35、 75
|
31.2
|
72
|
JR50-3
|
50/25T
|
0.8-1.2
|
165
|
295
|
133
|
35、 75
|
31.2
|
63
|
JR80-1
|
80/40T
|
0.8-1.2
|
220
|
460
|
130
|
55 、75
|
31.2
|
110
|
JR80-2
|
80/40T
|
0.8-1.2
|
210
|
430
|
240
|
35、75
|
31.2
|
80
|
JR90-1
|
90/45T
|
0.8-1.2
|
210
|
440
|
240
|
35、75
|
31.2
|
86
|
JR100-1
|
100T/50T
|
0.8-1.2
|
220
|
490
|
185
|
70、70
|
31.3
|
125
|
JR100-2
|
100T/50T
|
0.8-1.2
|
210
|
540
|
195
|
70、70
|
31.3
|
103
|
